ໂຄງສ້າງຂອງເຄື່ອງມືເຄື່ອງຈັກ Turret CNC ແມ່ນຫຍັງ?

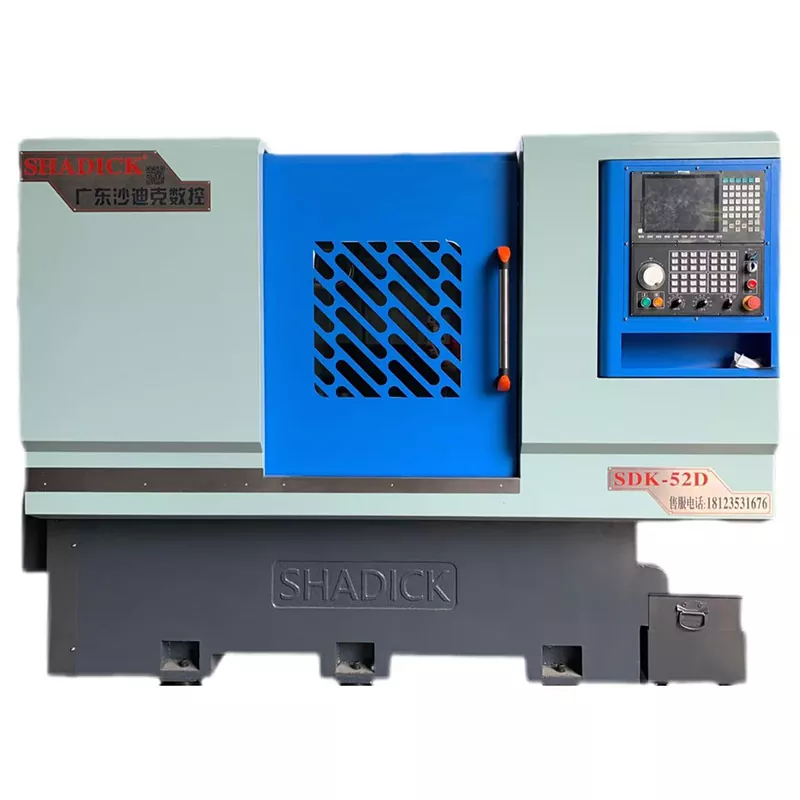

ເຄື່ອງມືເຄື່ອງຈັກ CNC Turretໄດ້ກາຍເປັນອຸປະກອນທີ່ສໍາຄັນໃນຂົງເຂດການຜະລິດຄວາມແມ່ນຍໍາໂດຍຄວາມສາມາດຂອງເຂົາເຈົ້າທີ່ຈະປະສົມປະສານກັບຂະບວນການຫຼາຍ. ການອອກແບບໂຄງສ້າງຂອງມັນ revolves ປະມານສາມເປົ້າຫມາຍຫຼັກຂອງ "ການປ່ຽນແປງເຄື່ອງມືປະສິດທິພາບ, ຕໍາແຫນ່ງທີ່ຊັດເຈນ, ແລະການປຸງແຕ່ງທີ່ຫມັ້ນຄົງ". ອົງປະກອບທັງຫມົດເຮັດວຽກຮ່ວມກັນເພື່ອບັນລຸການຜະລິດອັດຕະໂນມັດຂອງພາກສ່ວນສະລັບສັບຊ້ອນ.

ສະຫນັບສະຫນູນພື້ນຖານ: ຕຽງແລະລະບົບລົດໄຟນໍາພາ

ຕຽງນອນແມ່ນກອບພື້ນຖານຂອງເຄື່ອງມືເຄື່ອງ CNC turret. ມັນສ່ວນຫຼາຍແມ່ນເຮັດດ້ວຍເຫຼັກກ້າທີ່ມີຄວາມເຂັ້ມແຂງສູງຫຼືໂຄງສ້າງເຫຼັກເຊື່ອມ. ຄວາມກົດດັນພາຍໃນໄດ້ຖືກລົບລ້າງໂດຍຜ່ານການປິ່ນປົວຜູ້ສູງອາຍຸເພື່ອຮັບປະກັນວ່າມັນຈະບໍ່ຜິດປົກກະຕິຫຼັງຈາກການນໍາໃຊ້ໃນໄລຍະຍາວ. ລະບົບລົດໄຟຄູ່ມືທີ່ຕິດຕັ້ງຢູ່ເທິງຕຽງແມ່ນແບ່ງອອກເປັນ rails guide linear ແລະ hard rails: linear guide rails have a small friction coefficient and high positioning accuracy , which are suited for high-speed light cut; ຮາດ rails ແມ່ນ quenched ແລະດິນ, ມີຄວາມສາມາດຮັບນ້ໍາຫນັກທີ່ເຂັ້ມແຂງ, ແລະເຫມາະສົມສໍາລັບສະຖານະການຕັດຫນັກ. ພື້ນຜິວຮ່ວມກັນລະຫວ່າງລົດໄຟນໍາທາງແລະຕຽງນອນຕ້ອງໄດ້ຮັບການຂູດຢ່າງແນ່ນອນເພື່ອຮັບປະກັນຄວາມຜິດພາດຂອງຄວາມຊື່ຂອງຊິ້ນສ່ວນທີ່ເຄື່ອນຍ້າຍ (ເຊັ່ນ: ໂຕະເຮັດວຽກ) ພາຍໃນ 0.01 ມມ / ມ, ວາງພື້ນຖານສໍາລັບຄວາມຖືກຕ້ອງຂອງການປຸງແຕ່ງ.

ຟັງຊັນຫຼັກ: ຕົວຍຶດເຄື່ອງມື turret ແລະຫນ່ວຍ spindle

ຜູ້ຖືເຄື່ອງມື turret ແມ່ນອົງປະກອບຈຸດຫມາຍປາຍທາງທີ່ແຕກຕ່າງຈາກທໍາມະດາເຄື່ອງ​ມື CNC. ມັນ​ເປັນ​ແຜ່ນ​ຫຼື​ຮູບ​ສີ່​ຫຼ່ຽມ​ມົນ​ແລະ​ສາ​ມາດ​ຖື 8-24 ເຄື່ອງ​ມື​ທີ່​ແຕກ​ຕ່າງ​ກັນ (ເຊັ່ນ​: ເຄື່ອງ​ມື​ຫັນ​, ເຈາະ​, ແລະ taps​)​. ມໍເຕີ servo ຂັບເຄື່ອນ cam ຫຼືກົນໄກການເກຍພາຍໃນເພື່ອບັນລຸການຫມຸນເຄື່ອງມືຢ່າງໄວວາ. ເວລາປ່ຽນເຄື່ອງມືມັກຈະຢູ່ລະຫວ່າງ 0.5 ແລະ 2 ວິນາທີ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນການໃຊ້ເວລາໃນການແປງຂະບວນການຢ່າງຫຼວງຫຼາຍ. ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຂອງຜູ້ຖືເຄື່ອງມືແມ່ນຕົວຊີ້ວັດທີ່ສໍາຄັນ. ຄວາມຜິດພາດການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແບບຈໍາລອງລະດັບສູງສາມາດຄວບຄຸມໄດ້ພາຍໃນ 0.002mm.

ຫນ່ວຍ spindle ແມ່ນຮັບຜິດຊອບສໍາລັບການຂັບລົດ workpiece ເພື່ອ rotate (ເຄື່ອງກຶງ) ຫຼືເຄື່ອງມືທີ່ຈະຫມຸນ (milling machine). ມັນປະກອບດ້ວຍມໍເຕີ spindle, ກຸ່ມ bearing, ແລະກ່ອງ spindle. spindle ຄວາມໄວສູງໃຊ້ລູກປືນ ceramic ຫຼືເຕັກໂນໂລຊີ spindle ໄຟຟ້າ, ແລະຄວາມໄວສາມາດບັນລຸຫຼາຍກ່ວາ 10,000r / min; spindle ການໂຫຼດຫນັກທີ່ມີຄວາມໄວຕ່ໍາແມ່ນມີລູກປືນມ້ວນທີ່ມີຄວາມແມ່ນຍໍາສູງເພື່ອຮັບປະກັນແຮງບິດຜົນຜະລິດທີ່ຫມັ້ນຄົງ. fixture ໃນຕອນທ້າຍຂອງ spindle ໄດ້ (ເຊັ່ນ: chuck ສາມຄາງກະໄຕ, ເປັນ collet) ຕ້ອງມີຜົນບັງຄັບໃຊ້ clamping ທີ່ເຂັ້ມແຂງເພື່ອປ້ອງກັນບໍ່ໃຫ້ workpieces ຈາກ loosening ໃນລະຫວ່າງການຫມຸນຄວາມໄວສູງ.

ຂັບແລະລະບົບສາຍສົ່ງ: ລະບົບ servo ແລະບານ screw

ການເຄື່ອນໄຫວຂອງແຕ່ລະແກນຂອງເຄື່ອງຈັກ CNC turret ແມ່ນຂັບເຄື່ອນໂດຍລະບົບ servo, ລວມທັງມໍເຕີ servo, ໄດເວີແລະອຸປະກອນຕໍານິຕິຊົມຕໍາແຫນ່ງ (ເຊັ່ນ: ໄມ້ບັນທັດ grating ແລະ encoders). ມໍເຕີແມ່ນເຊື່ອມຕໍ່ກັບພາກສ່ວນເຄື່ອນທີ່ຜ່ານສະກູບານຫຼື rack ເກຍເພື່ອປ່ຽນການເຄື່ອນໄຫວ rotary ເປັນການເຄື່ອນໄຫວເສັ້ນ. ຄວາມແມ່ນຍໍາຂອງສະກູບານສົ່ງຜົນກະທົບຕໍ່ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງໂດຍກົງ, ແລະຄວາມຜິດພາດຂອງສະກູທີ່ມີຄວາມແມ່ນຍໍາສາມາດຄວບຄຸມພາຍໃນ 0.005mm / 300mm. ສໍາລັບການເຄື່ອນໄຫວ rotary ຂອງຜູ້ຖືເຄື່ອງມື turret, ຕົວເຂົ້າລະຫັດຢ່າງແທ້ຈິງຍັງຈະໄດ້ຮັບການຕິດຕັ້ງເພື່ອຮັບປະກັນການຈັດຕໍາແຫນ່ງທີ່ຖືກຕ້ອງໂດຍບໍ່ມີການກັບຄືນສູ່ສູນຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງພະລັງງານ.

ລະບົບການຄວບຄຸມ: ຫນ່ວຍງານ CNC ແລະການໂຕ້ຕອບການດໍາເນີນງານ

ຫນ່ວຍງານ CNC ແມ່ນ "ສະຫມອງ" ຂອງອຸປະກອນ. ມັນໃຊ້ຊິບຄອມພິວເຕີລະດັບອຸດສາຫະກໍາແລະແລ່ນລະບົບ CNC ທີ່ອຸທິດຕົນ (ເຊັ່ນ Fanuc ແລະ Siemens). ລະບົບສາມາດເກັບຮັກສາຫລາຍພັນໂຄງການ machining, ສະຫນັບສະຫນູນ G code ແລະ M code programming, ແລະຮັບຮູ້ການຄວບຄຸມ trajectory ສະລັບສັບຊ້ອນເຊັ່ນ: interpolation linear ແລະ interpolation ວົງ. ການໂຕ້ຕອບການດໍາເນີນງານສ່ວນໃຫຍ່ແມ່ນປະສົມປະສານຂອງຫນ້າຈໍສໍາຜັດ + ປຸ່ມທາງດ້ານຮ່າງກາຍ, ເຊິ່ງສະດວກສໍາລັບຜູ້ປະກອບການໃນການປ້ອນພາລາມິເຕີ, simulate ຂະບວນການປຸງແຕ່ງແລະຕິດຕາມກວດກາສະຖານະການໃນເວລາທີ່ແທ້ຈິງ (ເຊັ່ນ: ຄວາມໄວ spindle, ຄວາມໄວອາຫານ, ຊີວິດຂອງເຄື່ອງມື). ບາງຕົວແບບລະດັບສູງຍັງສະຫນັບສະຫນູນຫນ້າທີ່ການວິນິດໄສຫ່າງໄກສອກຫຼີກແລະຮັບຮູ້ການເຕືອນໄພຄວາມຜິດພາດແລະການປັບປຸງໂຄງການໂດຍຜ່ານໂມດູນອິນເຕີເນັດຂອງສິ່ງຕ່າງໆ.

ລະບົບຊ່ວຍ: ຄວາມເຢັນ, lubrication ແລະປ້ອງກັນ

ລະບົບເຮັດຄວາມເຢັນໄດ້ຢ່າງຖືກຕ້ອງສົ່ງນ້ໍາຕັດໄປຫາພື້ນທີ່ປຸງແຕ່ງໂດຍຜ່ານການສີດຫຼື misting, ຫຼຸດຜ່ອນອຸນຫະພູມຂອງເຄື່ອງມືແລະລ້າງຊິບ; ລະບົບການຫລໍ່ລື່ນໃຊ້ການສະຫນອງນ້ໍາມັນທີ່ໃຊ້ເວລາແລະປະລິມານເພື່ອ lubricate rails ຄູ່ມື, screws ນໍາແລະຄູ່ເຄື່ອນຍ້າຍອື່ນໆເພື່ອຫຼຸດຜ່ອນການສວມໃສ່. ລະບົບປ້ອງກັນປະກອບມີການປົກຫຸ້ມຂອງປ້ອງກັນແລະອຸປະກອນກໍາຈັດຊິບ: ການປົກຫຸ້ມຂອງປ້ອງກັນປ້ອງກັນການ splashing ຂອງນ້ໍາຕັດແລະການບຸກລຸກຂອງຝຸ່ນ; ທໍ່ລໍາລຽງຊິບ (ປະເພດແຜ່ນຕ່ອງໂສ້ຫຼືປະເພດກ້ຽວວຽນ) ເອົາຊິບອອກໃນເວລາເພື່ອຫຼີກເວັ້ນການສະສົມຜົນກະທົບຕໍ່ການປຸງແຕ່ງ.

ການ​ອອກ​ແບບ​ໂຄງ​ສ້າງ​ຂອງ​turret ເຄື່ອງ​ມື CNCembodies ແນວຄວາມຄິດການຜະລິດທີ່ທັນສະໄຫມຂອງ "ການເຊື່ອມໂຍງ, ຄວາມແມ່ນຍໍາສູງແລະປະສິດທິພາບສູງ". ການເຮັດວຽກປະສານງານຂອງອົງປະກອບຕ່າງໆເຮັດໃຫ້ມັນສາມາດເຮັດສໍາເລັດຫຼາຍຂະບວນການເຊັ່ນ: ການຫັນ, milling, ເຈາະແລະເຈາະໃນອຸປະກອນດຽວ, ຫຼຸດຜ່ອນວົງຈອນການຜະລິດຢ່າງຫຼວງຫຼາຍ, ແລະກາຍເປັນອຸປະກອນການປຸງແຕ່ງຫຼັກໃນຂົງເຂດການບິນອະວະກາດ, ການຜະລິດລົດໃຫຍ່, ແລະອື່ນໆ.
