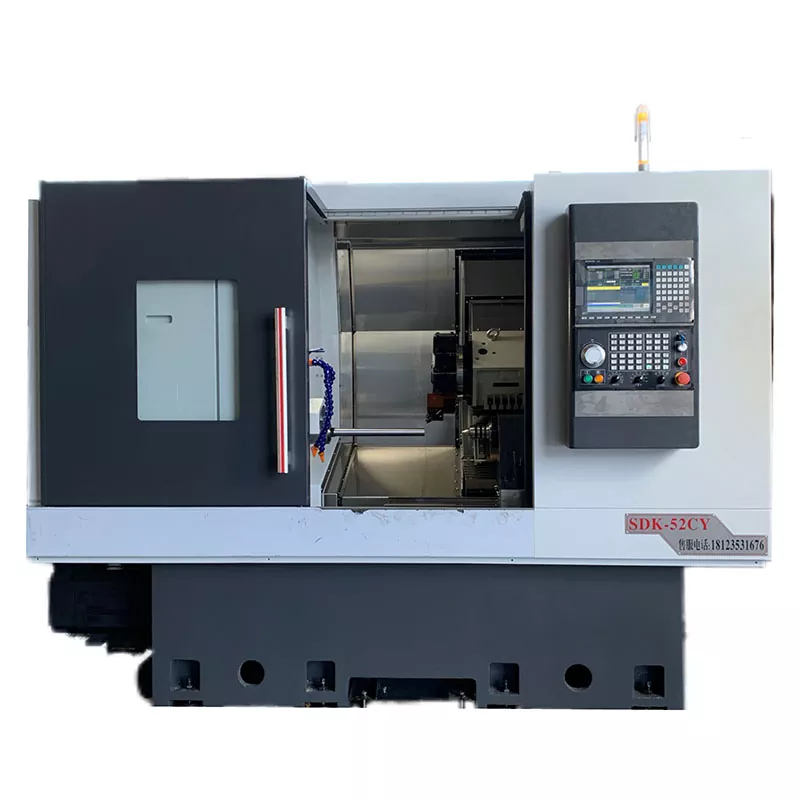

injepolation y-axis turn-mill crcound ເຄື່ອງມືເຄື່ອງຈັກປະສົມ CNC

ເຄື່ອງມືການປຸງແຕ່ງແບບ Axis-Mot ທີ່ມີຄວາມກ້າວຫນ້າໃນການເຄື່ອນໄຫວທີ່ມີການປຸງແຕ່ງທີ່ເປັນເອກະລັກຂອງການເຄື່ອນຍ້າຍຂອງເຄື່ອງຈັກທີ່ມີຄວາມຊັດເຈນ. ການອອກແບບທີ່ມີນະວັດຕະກໍານີ້ບໍ່ພຽງແຕ່ເສີມຂະຫຍາຍປະສິດທິພາບການຜະລິດຢ່າງຫຼວງຫຼາຍແຕ່ຍັງສອດຄ່ອງກັບຄວາມຕ້ອງການທີ່ຮີບດ່ວນສໍາລັບການຜະລິດທີ່ທັນສະໄຫມສໍາລັບການຜະລິດທີ່ມີປະສິດທິພາບແລະມີຄຸນນະພາບສູງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງມືວັດສະພືດແບບປະສົມ y-polderpolated ຂອງພວກເຮົາແມ່ນມີຄູ່ມືແນະນໍາທີ່ມີຄວາມຊັດເຈນ, ມີສະກູທີ່ມີຄວາມຊັດເຈນ, ແລະມີຄວາມລະມັດລະວັງ.

ມັນໄດ້ຂຸດຄົ້ນຢ່າງເຕັມທີ່ຂໍ້ໄດ້ປຽບທີ່ໃຫຍ່ທີ່ສຸດຂອງສີ່ - ແກນເຊື່ອມໂຍງຕັດຫນັກແລະຄວາມເຄັ່ງຄັດສູງ.

ນີ້ແມ່ນເຄື່ອງຈັກປະສົມປະສົມຂອງໂຮງງານຜະລິດປະສົມປະສົມຂອງໂຮງງານຜະລິດໄຟຟ້າ Y-Axis Interpolated, ຮູບແບບໃຫມ່, ຮູບແບບໃຫມ່ທີ່ປ່ຽນແທນເຄື່ອງຈັກ y-axis.

ສູນ Tailstock ໄຮໂດຼລິກທີ່ມີຫລັກການອະນຸຍາດໃຫ້ໃຊ້ສໍາລັບການເຮັດວຽກສໍາຄັນຫນຶ່ງເພື່ອຂະຫຍາຍຫຼືຖອຍຫລັງ, ອໍານວຍຄວາມສະດວກໃຫ້ແກ່ການຫນີບ workpiece. ມັນມີການຄວບຄຸມສອງຄວາມໄວ (ໄວແລະຊ້າ).

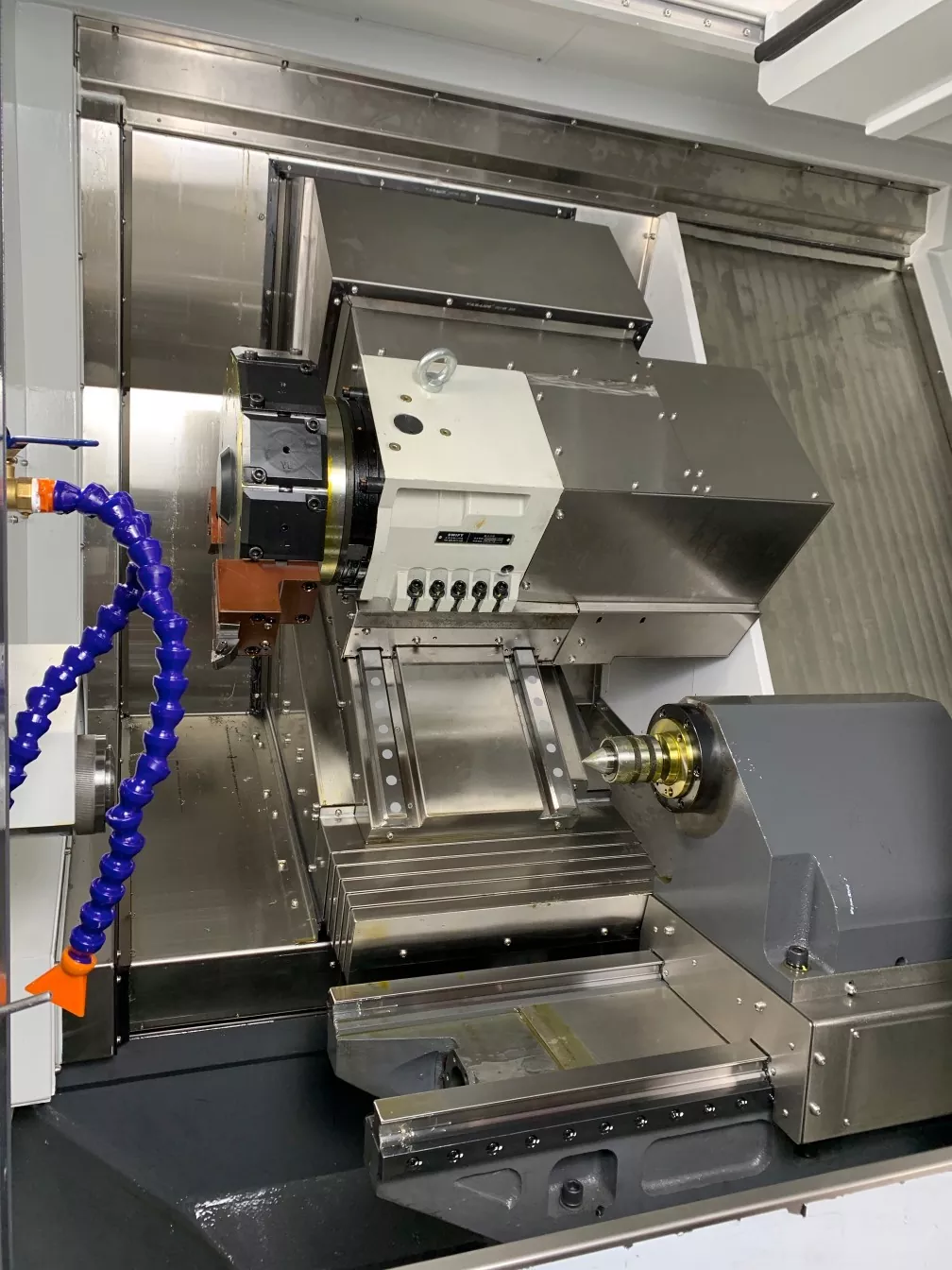

turret ພະລັງງານແມ່ນໃຊ້ສໍາລັບຊິ້ນສ່ວນທີ່ມີຄວາມເຄັ່ງຄັດສູງ, ແລະຫົວຂອງແກນ y-axis ສາມາດນໍາໃຊ້ໄດ້ໃນສ່ວນປະສົມຂອງໂຮງງານຜະລິດ.

ຕຽງຂອງເຄື່ອງມືຂອງເຄື່ອງຮັບຮອງເອົາອັດຕາສ່ວນທີ່ສູງທີ່ມີອັດຕາສ່ວນ 15:30 ອົງສາ, ເຊິ່ງສາມາດຮັບປະກັນໃຫ້ເຫັນວ່າເຄື່ອງມືທີ່ບໍ່ມີປະສິດຕິຜົນໃນລະຫວ່າງການປະຕິບັດງານໄລຍະຍາວ, ແລະມັນມີຄວາມແຂງແຮງແລະສະຖຽນລະພາບທີ່ດີ.

ພາລາມິເຕີຜະລິດຕະພັນ (ສະເພາະ)

ຄວາມສາມາດໃນການປຸງແຕ່ງ	52CY
ຫມຸນຮ່າງກາຍຕຽງ	φ6700
ການປຸງແຕ່ງເສັ້ນຜ່າກາງທີ່ໃຫຍ່ທີ່ສຸດ	φ350
spindle
ດັງ spindle	A2-6
ຮູ ererture ແຖບ	φ52
ຄວາມໄວ spindle	0-4500
ຄວາມແມ່ນຍໍາກົນຈັກ
ເຮັດຊ້ໍາຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	± 0.005
ຍິງເປົ້າ spindle	≤0.005 / 100mm
spindle taper	≤0.005 / 100mm
x, Z Crosshahair	≤0.005 / 100mm
ຄວາມໄວຂອງ Axis X / Z ໄວ	24m / ນາທີ
ການເດີນທາງບ່ອນນັ່ງຫາງ
ສະເພາະຂອງຜ້າໃບ Tallestock	MO ຂອງ 4 #
ການເດີນທາງບ່ອນນັ່ງຫາງ	500mm
ວິທີການເຄື່ອນໄຫວບ່ອນນັ່ງຂອງບ່ອນນັ່ງ	ລົດພ່ວງ
ໄລຍະທາງທີ່ດີທີ່ສຸດຂອງ chuck	630mm
ລະດັບຄວາມດັນຂອງເຕົາໄຟ	5-20 ກິໂລກຣາມ
ເສັ້ນທາງເທີງທາງເທີງ	120mm
ໂຄງສ້າງບ່ອນນັ່ງຂອງຫາງ	ປະເພດເສອແຂນທີ່ມີຄວາມແມ່ນຍໍາ
ເສັ້ນເລືອດຕັນໃນ
ການເດີນທາງ X-Axis Travel	260mm
ເສັ້ນເລືອດຕັນໃນແກນ Z-axis	620mm
ເສັ້ນເລືອດຕັນໃນແກນ y	+ 60mm-68mm
ອໍານາດມໍເຕີ
spindle (servo) ແລະມໍເຕີ	11kW
X Axis (servo) ແລະມໍເຕີ	3.1KW
Z Axis (servo) ແລະມໍເຕີ	3.1KW
y ແກນ (servo) ແລະມໍເຕີ	2.4KW
ມໍເຕີພະລັງງານຫົວ	5.5kW
ເບົາ ໆ
ເບົາ ໆ	BMT55
ອື່ນ
ນ້ໍາຫນັກ	5000kg
ມິຕິກົນຈັກ	2900 * 1950 * 2100

ຜະລິດຕະພັນງານສະແດງແລະການນໍາໃຊ້

ອຸປະກອນການຜະລິດແບບ Y-axis ທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສະຫະກໍາການຜະລິດຕ່າງໆ, ໂດຍສະເພາະໃນການສະແດງອອກ, ອຸປະກອນລົດຍົນ, ແລະອື່ນໆ, ນອກຈາກນັ້ນ, ມັນຍັງສາມາດຖືກນໍາໃຊ້ເພື່ອປຸງແຕ່ງສ່ວນທີ່ມີຮູບຊົງເລຂາຄະນິດທີ່ສັບສົນ, ພື້ນຜິວຮູບຈຽງ, ຫນ້າຈໍ, ຫນ້າຈໍ, ແລະປະເພດອື່ນໆຂອງພື້ນທີ່ຫມູນວຽນ.

ລາຍລະອຽດການຜະລິດ

ມັນຖືກຜັກດັນແລະຄວບຄຸມໂດຍ screw rod ແລະ motor servo. ຄໍາແນະນໍາກ່ຽວກັບໂຄງການສໍາລັບການເຄື່ອນໄຫວແລະຄວາມຕື່ນຕົກໃຈສາມາດກໍານົດໄດ້, ແລະການປະຕິບັດງານແມ່ນງ່າຍດາຍ.

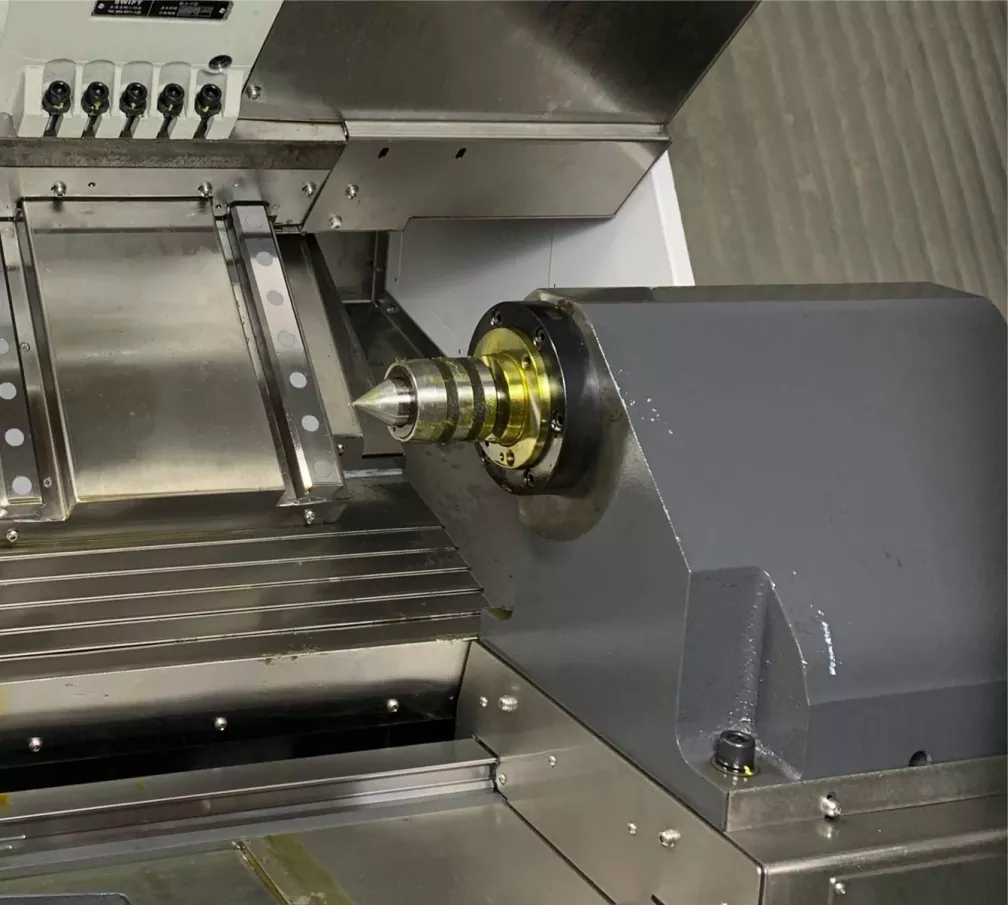

ມັນຮັບຮອງເອົາການອອກແບບຂອງຫາງໄຮໂດຼລິກທີ່ໃຊ້ໄດ້ໂດຍການເຮັດໃຫ້ງ່າຍຕໍ່ການຮັບປະກັນຄວາມຮອບດ້ານແລະຄວາມເຂັ້ມຂຸ້ນໃນເວລາທີ່ການປຸງແຕ່ງຊິ້ນສ່ວນທີ່ຍາວນານແລະຮຽວ.

tailsstock ໄຮໂດຼລິກທີ່ມີຄວາມຫມາຍສາມາດຄວບຄຸມການເຄື່ອນໄຫວດ້ານຫນ້າໄດ້, ດ້ານຫຼັງແລະຢຸດເຊົາການ tailstock ຜ່ານ M-code ແລະ k-cods. ຍິ່ງໄປກວ່ານັ້ນ, ມັນອະນຸຍາດໃຫ້ສໍາລັບການດັດປັບຄວາມກົດດັນທີ່ຕົນເອງມັກ. ມັນງ່າຍດາຍ, ສະດວກ, ປອດໄພແລະເຊື່ອຖືໄດ້.
